云南海灣JB-QB-云南GST200H/2云南火災報警控制器/消防聯動控制器（聯動型） 新國標

一、JB-QB-云南GST200H/2云南火災報警控制器（聯動型）概述

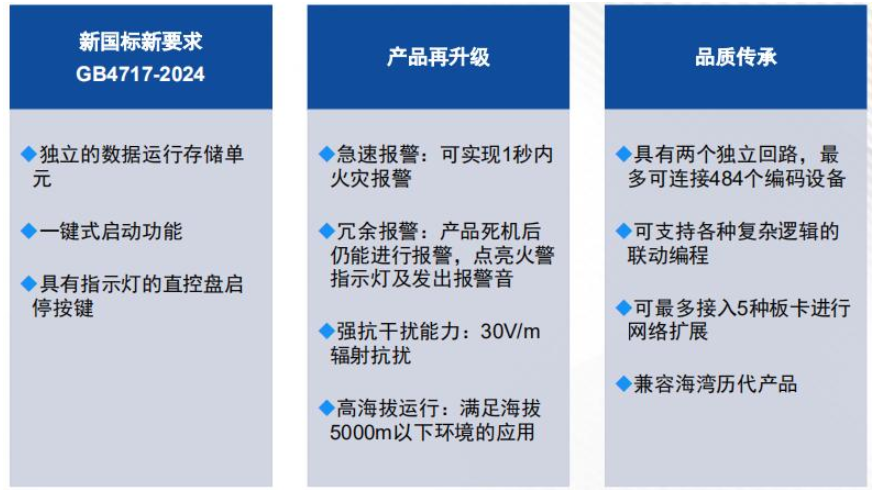

　　JB-QB-云南GST200H/2-S云南火災報警控制器/消防聯動控制器（小點位高能控制器）是云南云南海灣消防公司推出的新一代符合GB 4717-2024《云南火災報警控制器》壁掛式控制器，為適應工程設計的需要本控制器兼有聯動控制功能，具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。

二、JB-QB-云南GST200H/2云南火災報警控制器（聯動型）功能特點

　◎圖形化彩色顯示界面、便捷的操作方式

　　本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，界面清晰易懂、方便直觀，通過簡單操作（通過鍵盤的數字鍵或方向鍵操作），實現系統提供的多種功能。

　　本控制器為常用的操作，提供便捷操作途徑，使用戶可以大幅度提高效率。

　　 ①手動/自動轉換鎖、聯動啟動按鈕，方便在緊急情況下，快速切換控制狀態，快速進入聯動狀態。

　　 ②檢查按鈕，方便用戶、檢查人員迅速查看系統內設備情況。

　◎靈活的模塊化結構、多種功能配置選擇

　　用戶通過選配不同的通訊板卡，實現本控制器與GST控制器聯網、連接圖形顯示裝置、連接廣播或電話系統、連接第三方系統等。

　◎配備智能手動消防啟動盤

　　本控制器，配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵，通過定義與系統所連接的任意總線設備關聯，完成對總線制聯動設備的啟動、停止控制。

　◎配備直接控制盤

　　本控制器配備直接控制盤，對消防泵、排煙機、送風機等重要設備進行直接控制。直接控制盤具有輸出線斷線、短路故障檢測功能，更大 限度的保障控制盤本身與終端設備之間連接的可靠性。直接控制盤實現兩線對啟停雙控設備的控制。

　◎模塊式開關電源

　　本控制器，選用模塊式開關電源，在寬電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護，延長蓄電池的使用壽命。

　◎調試方便快捷

　　為方便用戶及工作人員使用，控制中增加了便捷的調試方式，快速明確控制設備狀態和發現問題。

　　 ①設備狀態查詢界面，顯示整個回路設備狀態，報警、故障、屏蔽等狀態一目了然。

　　 ②快速打印整個回路探測器污染度，方便設備維護保養。

　　 ③支持通過PC端配置管理工具、手機端APP、U盤和本地配置多種手段進行數據配置。支持配置管理工具對本機控制器和聯網控制器上傳下載設備定義。

　　 ④支持通過手機端APP完成遠程調試（支持云端數據的上傳下載）和故障診斷。

　　 ⑤重碼檢測后，重碼設備指示燈閃爍，容易識別。

三、JB-QB-云南GST200H/2云南火災報警控制器（聯動型）技術參數

四、云南海灣JB-QB-云南GST200H/2云南火災報警控制器配置說明

　　注：○ 可選配

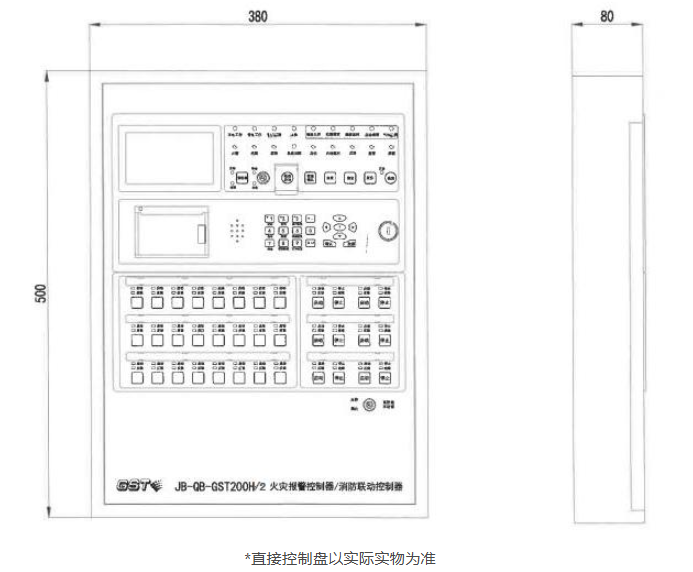

五、JB-QB-云南GST200H/2云南火災報警控制器外形尺寸

新國標 云南GST200H 2云南火災報警控制器 消防聯動控制器安裝使用說明書下載
